Diagram Wiring Aircond Kereta – Aircond kereta memang jadi penyelamat bila cuaca panas terik, tapi sistem ini sebenarnya sangat bergantung pada wiring yang betul.

Ramai pengguna tak sedar, masalah seperti kipas aircond kereta tak pusing atau relay yang rosak sebenarnya berpunca daripada wiring aircond kereta yang bermasalah.

Tanpa sambungan elektrik yang lengkap dan betul, komponen seperti compressor, kipas kondensor dan relay tak dapat berfungsi dengan sempurna.

Kami nak akan bantu anda faham asas fungsi wiring aircond, simptom kerosakan, serta disertakan contoh diagram wiring aircond kereta Wira dan Persona sebagai rujukan.

Fungsi Sistem Wiring Aircond Kereta

Wiring aircond kereta bertindak sebagai sistem salur darah elektrik yang menghubungkan setiap komponen dalam sistem penyejukan. Ia mengawal operasi seperti:

• Menghidupkan compressor melalui relay
• Menyalurkan kuasa ke blower motor dalam kabin
• Aktifkan cooling fan atau kipas kondensor bila suhu naik
• Hantar signal dari ECU ke komponen lain untuk pengawalan suhu

Kalau salah satu sambungan putus, longgar atau terbakar, ia boleh menyebabkan sistem gagal berfungsi atau bekerja secara tidak konsisten.

Tanda Wiring Aircond Kereta Rosak

Beberapa tanda awal wiring bermasalah yang patut anda perhatikan:

• Aircond sekejap jalan, sekejap mati
• Kipas aircond kereta tak pusing bila suhu naik
• Suis aircond menyala tapi tiada angin atau udara sejuk keluar
• Relay berbunyi “klik” berulang-ulang
• Fiuse acap kali putus

Masalah seperti tanda relay aircond kereta rosak juga berkait rapat dengan wiring. Kadang-kadang relay masih elok, tapi wayar atau sambungan ke relay longgar atau hangus.

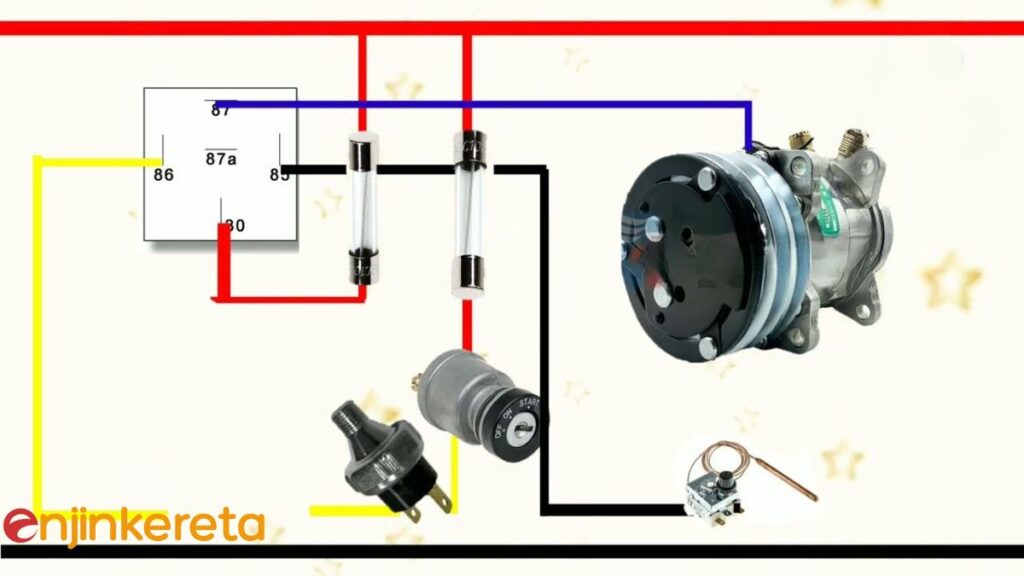

Rujukan Diagram Wiring Aircond Kereta Wira & Persona

Diagram Wiring Aircond Kereta Wira

Untuk model Proton Wira, sistem wiring agak ringkas:

• Power supply dari bateri > fuse > relay AC > compressor clutch
• Blower motor disambungkan kepada suis blower dan resistor
• Cooling fan aktif berdasarkan input dari suhu refrigerant

Diagram Wiring Aircond Kereta Persona

Proton Persona pula lebih kompleks kerana bergantung pada ECU:

• Signal dari sensor suhu dikawal oleh ECU > aktifkan compressor
• Relay fan dikawal secara automatik melalui sensor tekanan gas
• Terdapat fuse dan relay berasingan untuk blower dan compressor

Diagram ini biasanya boleh didapati dari manual servis atau forum automotif tempatan.

Masalah Berkaitan Relay & Kipas Tak Pusing

Jika kipas aircond kereta tak pusing, ini antara punca yang perlu disemak:

• Relay fan rosak atau terbakar
• Wiring dari relay ke fan putus atau short
• Motor kipas itu sendiri sudah haus atau mati
• Sensor suhu atau tekanan dalam sistem tidak hantar signal betul ke relay

Pastikan relay diganti dengan nilai yang betul, dan wiring disemak satu per satu. Jangan terus anggap compressor rosak jika kipas tak pusing mungkin hanya masalah wayar atau fius.

Jika anda alami masalah sistem aircond, ada baiknya rujuk kepada wiring diagram terlebih dahulu. Kadang hanya perlu periksa satu fius kecil atau sambungan longgar untuk selesaikan isu besar.

Dan jika simptom masih berterusan, boleh juga pertimbangkan flushing aircond kereta atau repair compressor aircond kereta untuk servis penuh.
